歐姆龍D2A超級小型檢知開關使用注意事項

2021-03-16

歐姆龍D2A系列檢知開關是采用按鈕動作式類型的，其特點在于以下兩個方面：

· 歐姆龍超小型（高6×寬8×深4.2mm）、輕量（約0.3g）、3mm的長行程。

· 由于是滑動方式，所以短路、非短路的切換時間可根據使用用途進行選擇。


歐姆龍具體型號有：D2A-1110\1120\2110\2120。

下面我們來看下它的使用注意事項：

焊接：

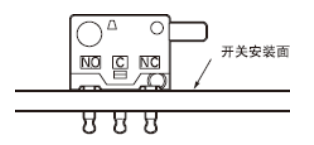

焊鐵溫度低于350℃時，我們建議焊接時間不超過3秒。焊接溫度過高和長時間過熱，2次焊接可能導致開關特性變化。焊接時請注意勿使助焊劑與焊料液體表面溢出基板邊緣。請在260℃ 5秒以內完成作業。建議您在開關安裝面使用助焊劑防護。


正確的使用方法

安裝：開關的安裝使用M2螺釘，用平墊圈、彈簧墊圈等緊固。此時請使用4.9～9.8×10-2N·m的緊固轉矩。

有關擺桿的負重：

請不要在擺桿的動作方向以外如下圖所示方向施壓，會造成開關的破損和故障。

有關安裝板的材質

安裝板請用ABS聚酸脂以外的材質。當開關為晶體時，從開關滲出的晶體會附著與上述材料上會發生斷裂。

關于微小負載型中的使用

如果在開關微小負載電路時使用一般負載用開關，可能會引起接觸不良。請參考下圖在使用區域的范圍內使用開關。即使在下圖的使用區域范圍內使用微小負載型，如果是在開關時引發浪涌電流的負載，接點消耗將加劇，造成壽命縮短，因此請根據需要插入接點保護電路。最小適用負載作為N水準參考值。這表示在可靠度為60%(λ60)下的故障率水平。

(JIS C5003)

λ60=0.5×10-6/次表示可靠度為60%的條件下可推定故障率為1/2,000,000以下。
