歐姆龍繼電器G5NB-1A-E DC24V助理國產PLC

2021-08-23

PLC,也就是我們通常所說的可編程邏輯控制器,在工業自動化控制領域中的應用極為廣泛。其組成部分主要包括了電源,處理控制單元,存儲器,輸入輸出單元。

而市面上比較知名的 PLC 產品基本都是國外設計制造的,像西門子、施耐德、三菱、羅克韋爾、歐姆龍等,雖然說這些產品的質量比較可靠,但相對而言價格也比較貴,而且在如今都大談國貨當自強的今天,我們是否一定要靠國外的 PLC 產品呢?帶著這樣一種疑惑,本期硬核拆評將拆解一個國產的 PLC,一個在銷量和口碑都比較好的產品,且在同類功能中產品的價格僅為國外 PLC 產品的一半。


紅色:輸入端子 |綠色:輸出端子 |黃色:輸入 / 輸出 / 狀態指示燈 |灰色:BD 擴展接口 |青色:模塊擴展接口 |黑色:RS232、RS485 通信接口

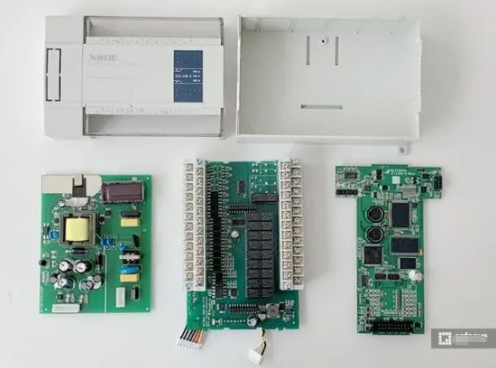

因為直接是采用卡扣結構固定,所以拆解非常方便,下面就是整個產品拆解完的全家福,除了電源板上有顆螺絲跟底殼固定,其余都不需要用到額外的工具。


PLC 在 PCB 設計上分為了 3 個板子,從左至右分別為電源板、IO 口板以及主控板。

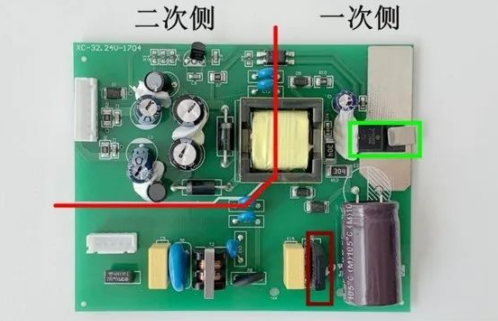

電源板

先從電源板這邊說起,首先這個產品是 220V 交流供電,而后需要輸出一個 24V 的直流電壓,所以整個電源板就是去做這部分工作。

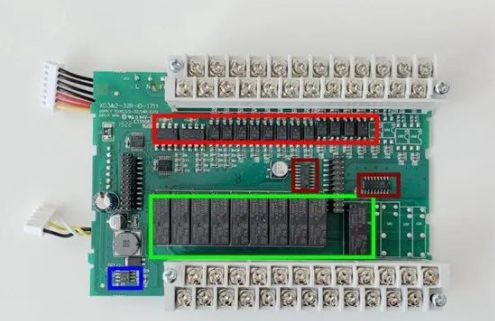

IO 接口板

其次,這 IO 接口板上我們也可以發現此 PLC 是基于繼電器的輸出,這里的話采用的歐姆龍的繼電器(型號為 G5NB-1A-E-DC24<綠色>

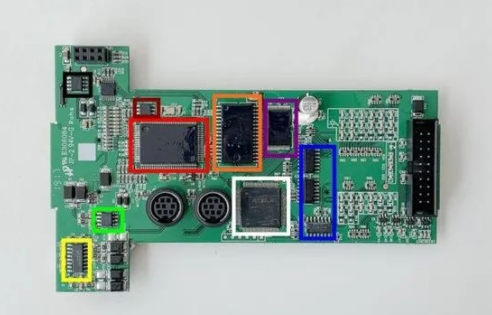

主控制板
