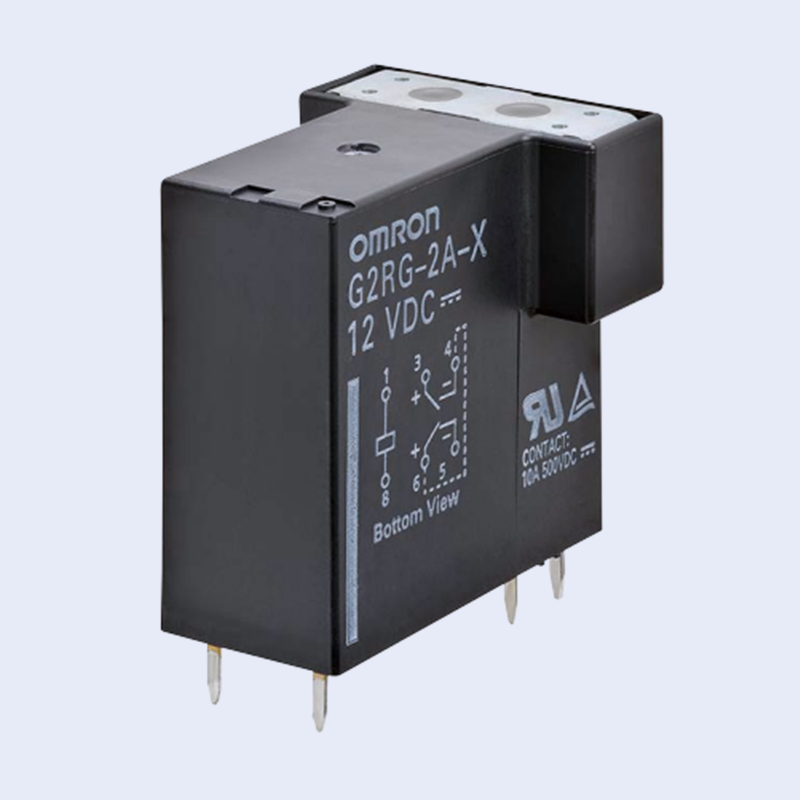

G2RG-2A-X小型歐姆龍繼電器

實現DC500V 10A的直流高電壓開閉的小型功率繼電器 (1a接點1.5mm的2極串聯布線時) 2極串聯布線實現了DC500V10A的直流高電壓開閉接點間隔3.0㎜(2極串聯接線時) 線圈接點間的絕緣距離8mm以上、耐沖擊電壓10kV的高絕緣通過UL、TüV認證

立即咨詢技術資料下載

接點構成	保護結構	端子形狀	型號	線圈額定電壓(V)	最小包裝單位
2a ＊	耐助焊劑型	印刷電路板端子	G2RG-2A-X	DC12 DC24	60個/托盤

注.	訂購時，請注明線圈額定電壓(V)。
	此外，交付時的包裝標記及標注的電壓規格為 VDC。＊本產品以使用2極串聯布線為前提。

操作線圈

項目額定電壓(V)		額定電流(mA)	線圈電阻(Ω)	動作電壓(V)	復位電壓(V)	最大容許電壓(V)	消耗功率(mW)
DC	12	66.6	180	80%以下	10%以上	110% (23℃時)	約800
DC	24	33.3	720	80%以下	10%以上	110% (23℃時)	約800

注	1.	額定電流、線圈電阻是線圈溫度為+23℃時的值，公差±10％。
?	2.	動作特性為線圈溫度為+23℃時的值。
?	3.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

開關部(接點部)2極串聯布線時

負載項目	阻性負載
接觸結構	單
接點材質	Ag合金(無Cd材料)
額定負載	DC500V 10A
額定通電電流	8A
接點電壓的最大值	DC500V
接點電流最大值	10A

特性

接觸電阻＊1		100mΩ以下
動作時間		15ms以下
復位時間		5ms以下
最大開關頻率	機械	18,000次/h
最大開關頻率	額定負載	1,800次/h
絕緣電阻＊2		1,000MΩ以上
耐壓	線圈與接點間	AC5,000V 50/60Hz 1min
	異極接點間	AC3,000V 50/60Hz 1min
	同極接點間	AC1,000V 50/60Hz 1min
耐沖擊電壓		10kV(1.2×50μs)
絕緣距離	線圈與接點間	空間： 8mm、沿面： 8mm
振動	耐久	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
振動	誤動作	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊	耐久	1,000m/s2
沖擊	誤動作	勵磁： 200m/s2
耐久性	機械	100萬次以上(開關頻率18,000次/h)
耐久性	電氣＊3 (阻性負載、2極串聯布線時)	DC500V 10A 1萬次 DC500V 1A 3萬次 (開關頻率1,800次/h)
使用環境溫度		-40～+85℃(無結冰、無凝露)
使用環境濕度		5～85％RH
重量		約22g

注.	?	上述值為(環境溫度23℃)初始值。
＊	1.	測量條件：DC5V 1A電壓下降法。各接點端子間的值。
＊	2.	測量條件：用DC500V絕緣電阻計測量與耐壓項目中相同的部位。
＊	3.	請將二極管和齊納二極管接至繼電器線圈。

(單位：mm) G2RG-2A-X
印刷電路板加工尺寸 (BOTTOM VIEW) 尺寸公差為±0.1mm	端子配置/內部接線圖 (BOTTOM VIEW) 開關部有極性，敬請注意。請務必在2極串聯時使用本產品。 (無線圈極性)
